Teranex Mini SDI to HDMI 8K
Teranex Mini SDI to HDMI 8K HDR là một giải pháp giám sát hình ảnh 8K tiên tiến cho các màn hình TV lớn và máy chiếu video 8K. Không giống như các thiết bị chuyển đổi tín hiệu cơ bản khác, Teranex Mini có thể sử dụng các đầu dò hiệu chuẩn của bên thứ ba để hiệu chuẩn lại các màn hình được kết nối với nó, cho màu sắc chính xác. Màn hình có thể hiển thị 2 scope cùng một lúc, cho phép khách hàng tùy chọn giữa WFM, Parade, Vector và Histogram. Teranex Mini SDI to HDMI 8K HDR hoàn hảo cho các studio phim và đài truyền hình, những người cần giám sát hình ảnh chuyên nghiệp và chính xác về màu sắc nhưng giá cả phải chăng. Khách hàng cũng có được một thiết kế thanh lịch với màn hình LCD màu để giám sát và điều khiển các cài đặt.

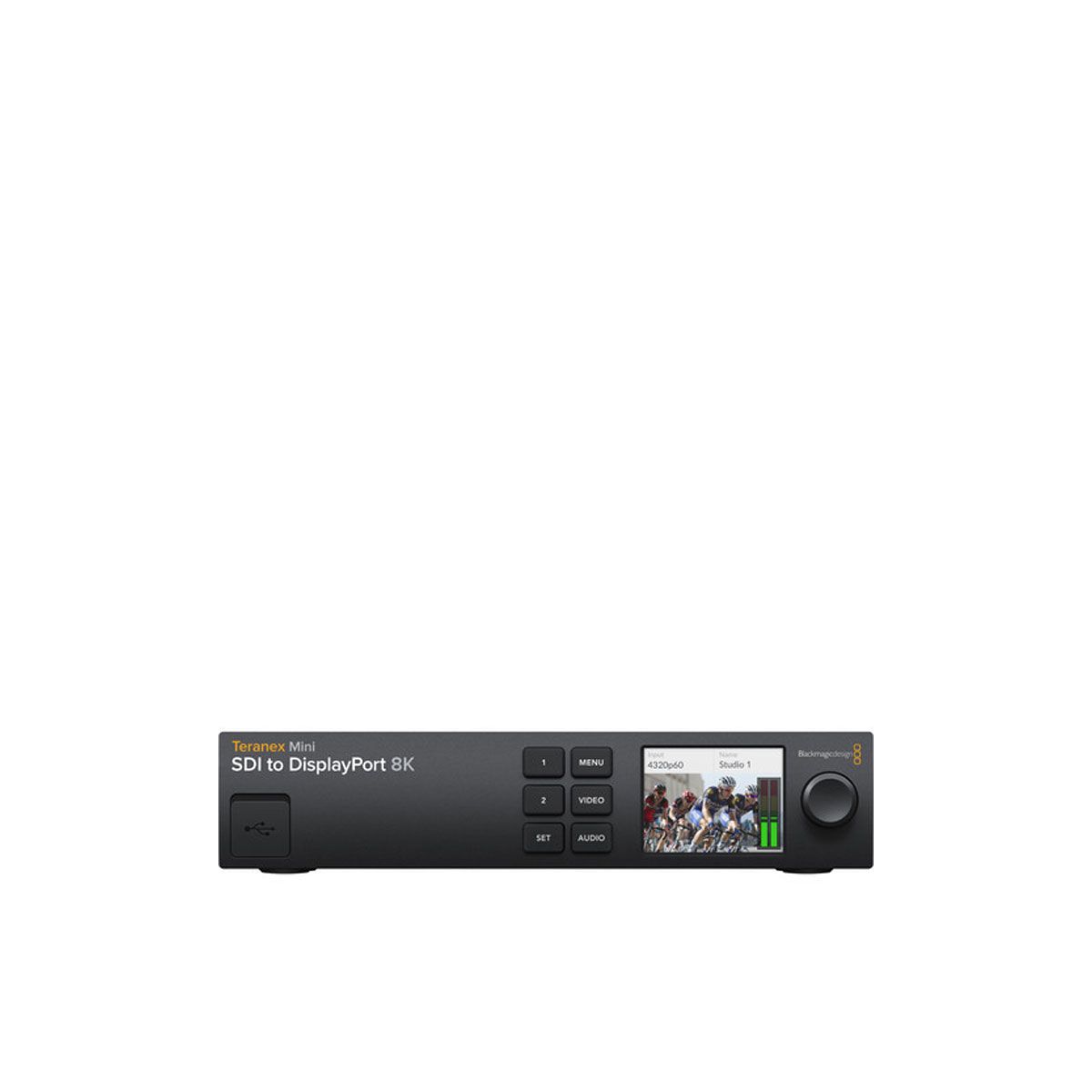

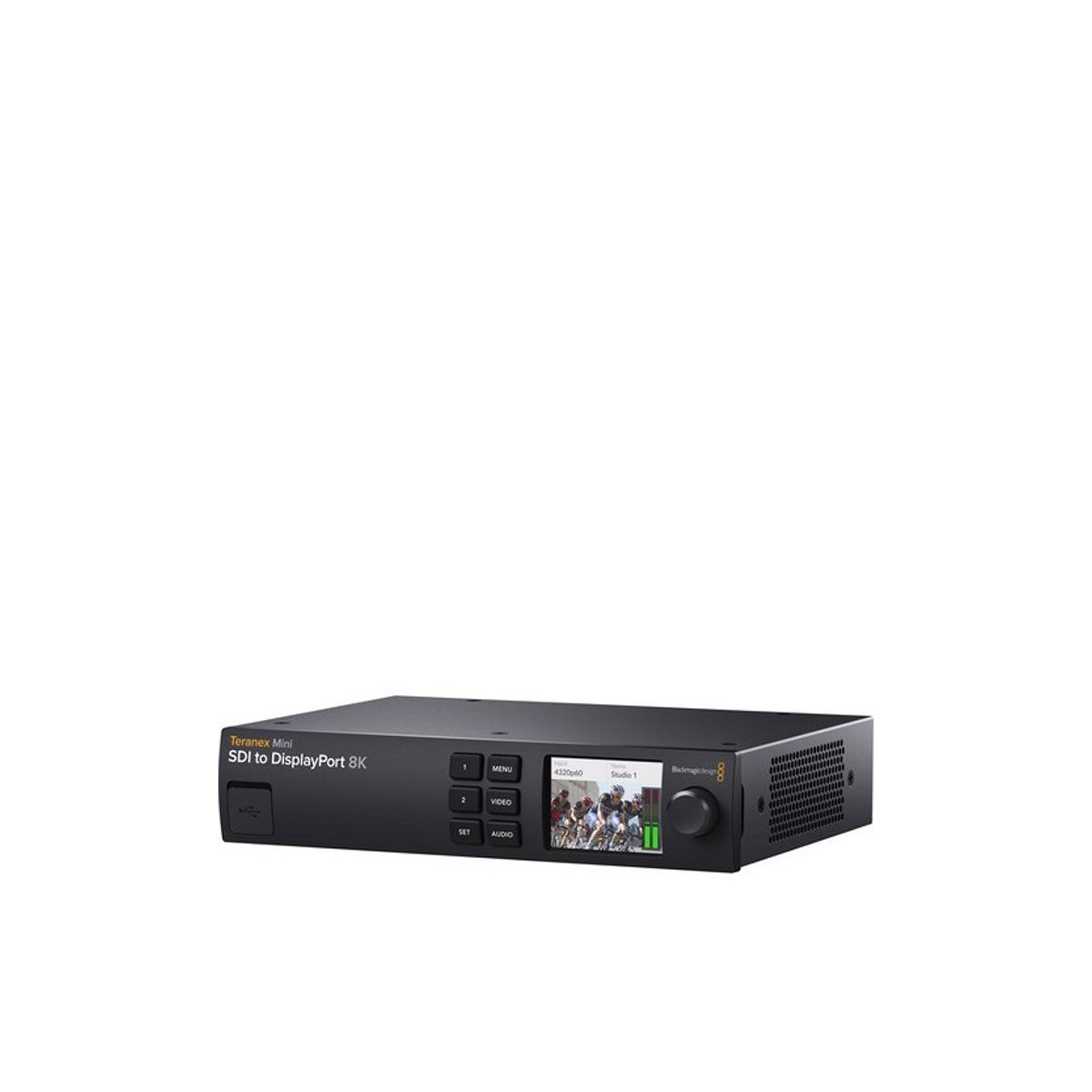

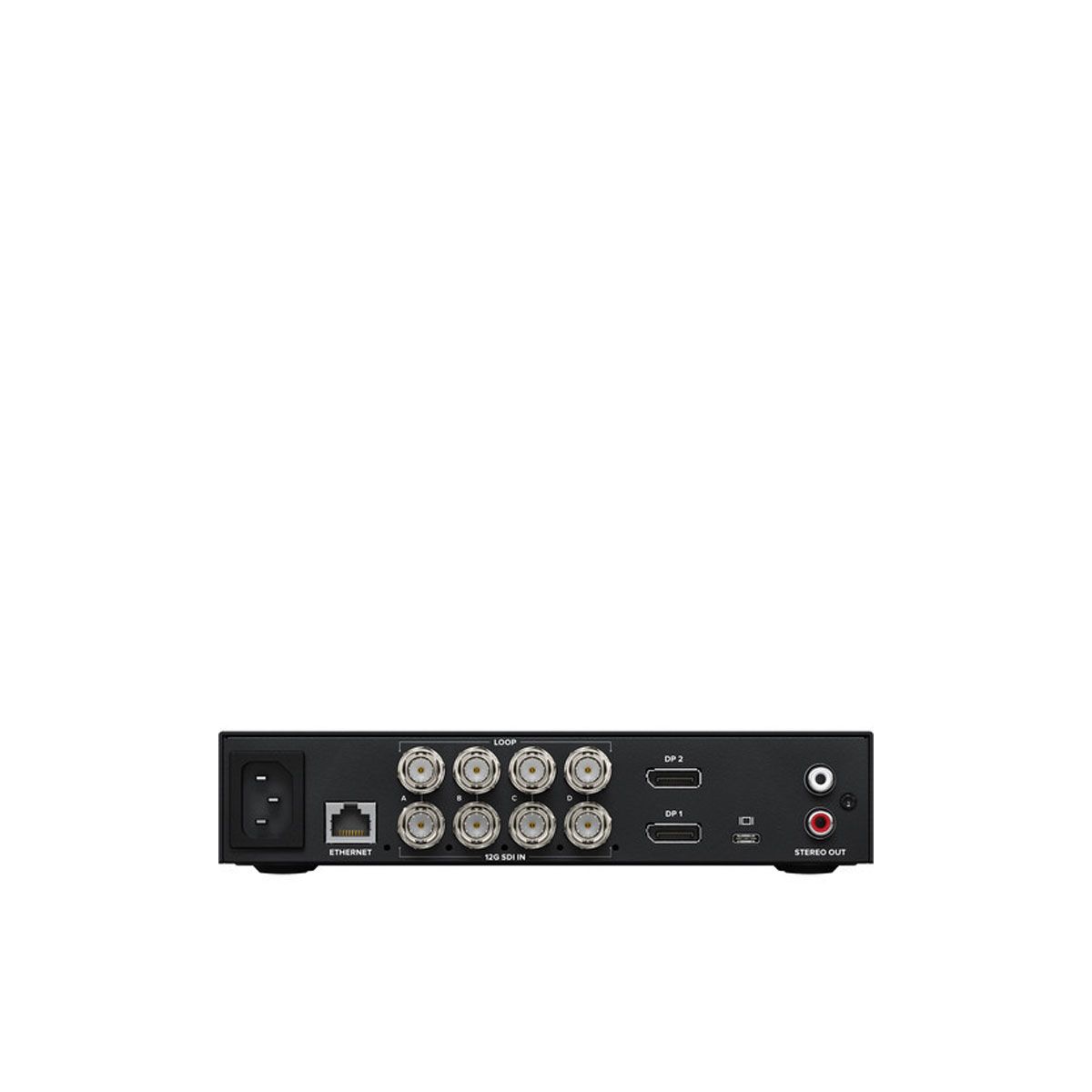

Bảng điều khiển phía trước mang lại cảm giác thanh lịch khi đặt trên bàn, ngoài ra nó còn đi kèm các nút và màn hình màu để giám sát tín hiệu video với đồng hồ đo âm thanh và video tiêu chuẩn. Phía sau của thiết bị này có kết nối Quad Link 12G-SDI hỗ trợ các định dạng HD, Ultra HD cũng như 8K. Ngoài ra còn có 4 cổng HDMI output cho phép dùng với màn hình TV 8K có quad HMDI input, cùng một bộ chuyển đổi xuống để cho phép xem source 8K trên màn hình TV Ultra HD hoặc HD. Khách hàng thậm chí còn có thể chuyển đổi giữa 2SI và Square Division một cách tự động.
Teranex Mini SDI to HDMI 8K có mọi thứ cho workflow HDR mới nhất. Tất cả những gì một hệ thống như vậy yêu cầu là khả năng kết nối với màn hình HDMI để giám sát tín hiệu HDR SDI. Các định dạng static metadata PQ và Hybrid Log Gamma (HLG) trong VPID được xử lý theo các tiêu chuẩn ST2108-1, ST2084 và ST425. Teranex Mini SDI to HDMI 8K HDR xử lý ST425 xác định 2 bit mới trong VPID để biểu thị đặc tính truyền của SDR, HLG hoặc PQ. Chuẩn ST2108-1 xác định các truyền siêu dữ liệu HDR tĩnh hoặc động qua SDI. Có hỗ trợ ST2082-10 cho 12G SDI cũng như ST425 cho source 3G-SDI. Cả không gian màu Rec.2020 và Rec.709 đều được hỗ trợ và 100% định dạng DCI-P3.
Màn hình hiển thị hai scope độc lập cho phép kiểm soát việc tuân thủ các tiêu chuẩn phát sóng trở nên dễ dàng hơn khi thực hiện các dự án cao cấp quan trọng. Các scope được phủ lên trên màn hình để khách hàng có thể tùy chỉnh vị trí, kích thước và độ mờ. Khách hàng có thể chọn giữa nhiều loại scope khác nhau, bao gồm waveform để xem độ sáng của tín hiệu đầu vào. Vectorscope cho phép khách hàng biết được cường độ màu ở mức tham chiếu 100% SDI. RGB và YUV parade để chỉnh màu và kiểm tra các illegal level. Histogram cho thấy sự phân phối các chi tiết trắng và đen trên hình và highlights hoặc shadows clipping.
Teranex Mini SDI to HDMI 8K HDR có các 3D LUT 33 điểm chất lượng cao như loại được dùng trong ngành công nghiệp điện ảnh. Thậm chí còn có thể hiệu chỉnh màn bằng cách kết nối nó với một đầu dò màu của bên thứ ba thông qua cổng USB, Teranex Mini SDI to HDMI 8K HDR sẽ phân tích màn hình và tạo một 3D LUT để điều chỉnh sự khác biệt về màu sắc giữa các màn hình. Hai 3D LUT độc lập có thể được tải và khách hàng có thể chọn một trong hai từ bảng điều khiển ở mặt trước.
Thường khá là khó để biết liệu một màn hình có chuẩn màu hay không vì mỗi màn hình thường trông hơi khác một chút, kể cả giữa những màn hình cùng loại. Teranex Mini SDI to HDMI 8K HDR giúp giải quyết vấn đề này vì nó có thể sử dụng một đầu dò USB của bên thứ ba để tự động căn chỉnh màu cho màn hình của bạn. Các đầu dò như SpectraCal C6, X-Rite i1 Display Pro hoặc Klein K10-A là các loại hiện đang được hỗ trợ, bạn chỉ cần gắn nó vào mặt trước của converter. Converter sẽ đảm nhiệm tất cả những công việc và sẽ tự động tạo tín hiệu kiểm tra trên màn hình trong quá trình hiệu chuẩn.
Tất cả các Quad Link 12G-SDI input đều có output tương đương để loop tín hiệu sang thiết bị khác. Tất cả các chuẩn HD, Ultra HD và 8K đều được hỗ trợ, cho phép sử dụng trong truyền hình và điện ảnh. Ở 720p, khách hàng có được hỗ trợ cho 50p, 59.94p lên đến 60p. Ở các định dạng 1080i, khách hàng có 50i, 59.94i lên đến 60i. Các định dạng như 1080p, 1080PsF cũng như 2160p được hỗ trợ từ 23.98 đến 60 fps. Khách hàng thậm chí có thể có được hỗ trợ cho các định dạng phim như 2K và 4K DCI từ 23.98p đến 60p. Các định dạng 4320p 8K được hỗ trợ ở 23.98, 24, 25, 29.97, 50, lên đến 59.94. Với chuyển đổi từ 2SI sang Square Division tích hợp, một source 8K sẽ tự động được chuyển đổi để hiển thị trên màn hình. Teranex Mini SDI to HDMI thậm chí còn xử lý Level A hoặc B 3G-SDI cùng các định dạng YUV và RGB SDI.
Màn hình LCD phía trước cho phép giám sát tín hiệu hình ảnh và âm thanh với audio meter có độ chính xác cao. Có menu để điều chỉnh các chức năng và dễ dàng cuộn qua các ‘trang’ menu để tìm thiết đặt mà bạn cần thay đổi. Các 3D LUT có thể được bật lên bằng bấm nút 1 hoặc 2. Việc hiệu chuẩn cũng được bắt đầu thông qua menu và khách hàng chỉ cần làm theo lời nhắc để hiệu chỉnh màn hình của họ. Các audio meter thậm chí có thể được chuyển giữa VU hoặc PPM. HDMI khóa tức thời có thể được bật lên để đảm bảo khóa màn hình HDMI ngay lập tức nếu video đầu vào bị gián đoạn. Có một số thiết đặt để điều chỉnh các scope, vị trí của chúng trên màn hình và độ mờ. Khách hàng thậm chí có thể xem và chỉnh sửa cài đặt network.
Để gắn lên rack, khách hàng chỉ cần dùng thêm Teranex Mini Rack Shelf. Nó bao gồm một khay kim loại để giữ converter này và cho phép bắt vít vào khay trước khi toàn bộ khay được gắn vào rack. Tất nhiên Teranex Mini SDI to HDMI 8K HDR được bán kèm các miếng đệm cao su cho phép gắn phía dưới của converter này khi họ để nó trên bàn.
Grant Petty, CEO của Blackmagic Design cho biết: “Chúng tôi rất hào hứng giới thiệu Teranex Mini SDI to HDMI 8K HDR mới vì nó mang đến giải pháp giám sát tín hiệu chưa từng có trước đây. Chúng ta vừa có các thiết bị chuyển đổi tín hiệu từ SDI sang HDMI, vừa có thêm các tính năng hỗ trợ cho việc giám sát tín hiệu. Các scope tích hợp, 3D LUT 33 điểm chất lượng Hollywood, tương thích với các đầu dò cho phép tự động hiệu chuẩn màn hình, hỗ trợ độ phân giải 8K… Đây là các tính năng cao cấp giúp cải thiện đáng kể các workflow điện ảnh kỹ thuật số và truyền hình hiện nay.”
Các tính năng chính trên Teranex Mini SDI to HDMI 8K HDR:
・Hỗ trợ cho HDR thông qua SDI và HDMI
・Màn hình cho phép hiển thị scope cùng một lúc trong số các scope tích hợp sẵn
・3D LUT 33 điểm chất lượng điện ảnh
・Hỗ trợ hiệu chuẩn màn hình tự động khi kết hợp với các đầu dò màu của các bên thứ 3
・Tích hợp Quad Link 12G-SDI input tiên tiến cho phép xử lý video 8K
・Down convert 8K xuống Ultra HD hoặc HD để dùng với các màn hình tương đương
・Tích hợp màn hình LCD để giám sát tín hiệu và điều chỉnh các thiết đặt trên menu
・Phần mềm tiện ích cho Mac và Windows
・Hỗ trợ các màn hình TV và máy chiếu 8K mới nhất
・Có thể để trên bàn hoặc gắn trên rack.
Hãy đến Digiworld Hà Nội để trải nghiệm sản phẩm.
Đầu vào / Đầu ra |
Đầu vào video |
4 x BNC (12G-SDI) |
Đầu ra video |
4 x BNC (12G-SDI) (Đầu ra vòng lặp) |
Đầu ra âm thanh |
2 x RCA |
I/O khác |
1 x RJ45 PoE |
1 x USB-C |
Âm thanh nhúng |
SDI: 16 kênh |
HDMI: 8 kênh |
Tiêu chuẩn |
Tuân thủ tiêu chuẩn video |
SMPTE 259M/292M/296M/372M/424M-B/425M-A/425M-B/ST-2081-1/ST-2081-10/ST-2082-1/ST-2082-10 |
Phần cứng |
Kích thước hiển thị |
2,2" |
Khả năng tương thích hệ điều hành |
Windows 8.1 |
Windows 10 |
macOS 10.13 |
macOS 10.14 trở lên |
*Kể từ tháng 4 năm 2019: Kiểm tra với nhà sản xuất để biết khả năng tương thích cập nhật nhất |
Nguồn vào/ra |
1 x Đầu vào IEC C14 |
Sự tiêu thụ năng lượng |
Thiết bị: 100 đến 240 VAC (25 W) |
Thuộc về môi trường |
Nhiệt độ hoạt động |
32 đến 104°F / 0 đến 40°C |
Nhiệt độ bảo quản |
-4 đến 140°F / -20 đến 60°C |
Độ ẩm hoạt động |
0 đến 90% |
Tổng quan |
Kích thước |
8,27 x 6,93 x 1,73" / 21,01 x 17,6 x 4,39 cm |
Cân nặng |
2,6 lb / 1,18 kg |
Thông tin đóng gói |
Trọng lượng gói hàng |
3 lb |
Kích thước hộp (LxWxH) |
10,7 x 8,6 x 3,5" |
