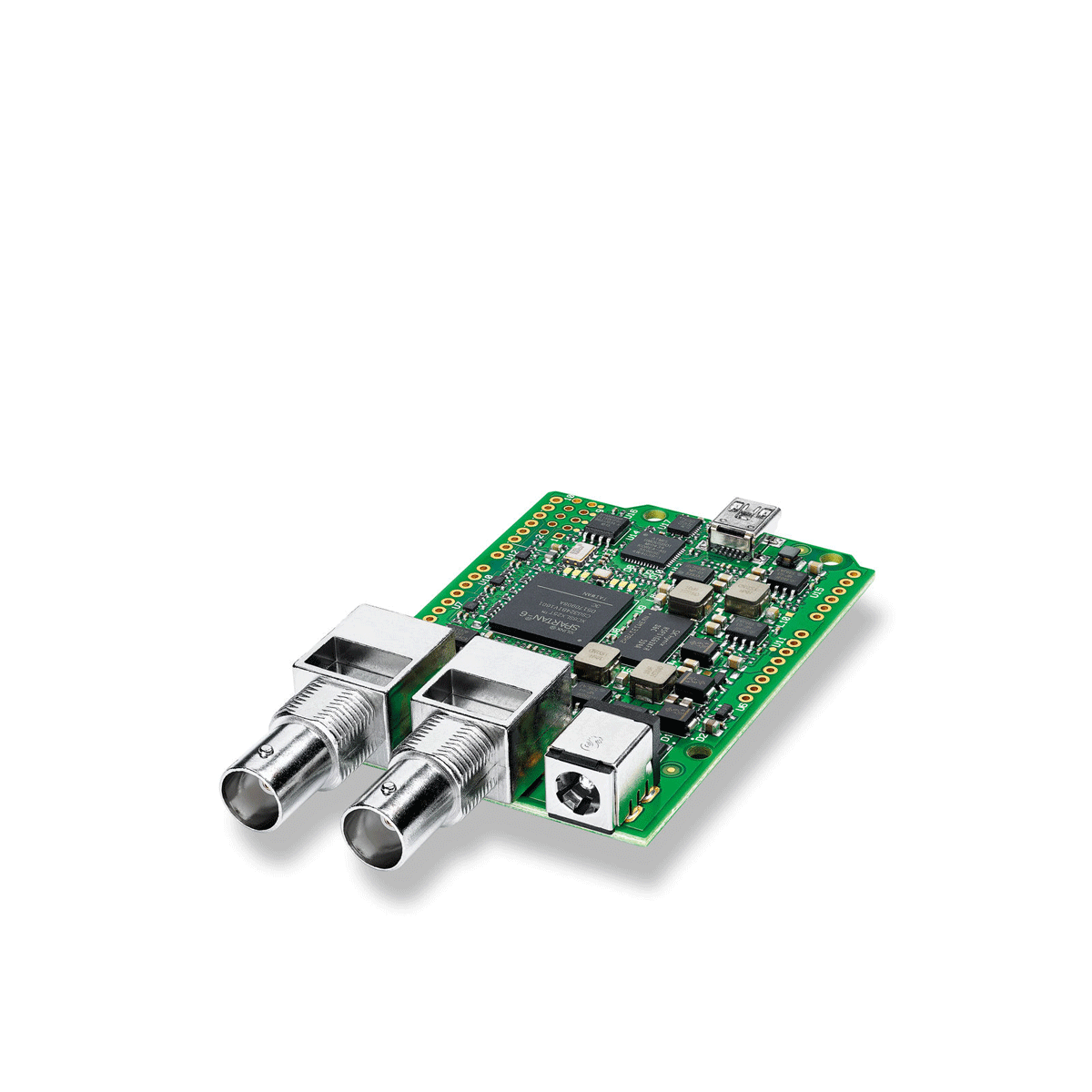

Blackmagic 3G-SDI Shield for Arduino

Tạo giải pháp điều khiển máy ảnh tùy chỉnh với Arduino Shield 3G-SDI của Blackmagic Design. Hoạt động cùng với bộ điều khiển Arduino có sẵn riêng biệt, Shield nhúng tín hiệu điều khiển SDI vào nguồn cấp dữ liệu Program return để vận hành các máy ảnh tương thích, chẳng hạn như Blackmagic Studio Camera hoặc URSA Mini với bản cập nhật firmware Studio Camera. Đây là những đầu ra điều khiển tương tự thông qua bộ chuyển đổi dòng ATEM.

Giao thức điều khiển nhúng thiết bị video Blackmagic
Giao thức giao tiếp mở này tận dụng khoảng trống trong luồng dữ liệu SDI để thêm thông tin đàm thoại, kiểm đếm và điều khiển camera khác trực tiếp vào camera thông qua nguồn cấp dữ liệu quay lại chương trình. Do tính chất mở của nó, bạn có thể tạo các giải pháp tùy chỉnh tương thích với bộ chuyển đổi, camera và phần cứng hỗ trợ khác
Kiểm soát có sẵn
Các điều khiển sau được hỗ trợ qua SDI (Lưu ý: Tính khả dụng có thể phụ thuộc vào cấu hình máy ảnh và ống kính):
Kiếm điểm
Nhận được
Chi tiết
màn trập
Phóng
Tập trung
mống mắt
Bệ đỡ
Cân bằng màu sắc
Sự tương phản
Huế
Độ bão hòa
Giới thiệu về Arduino
Arduino là một bộ điều khiển - về cơ bản là một máy tính đơn giản - có thể được nhúng vào các thiết bị khác để tạo ra các giải pháp tùy chỉnh. Trong trường hợp này, cài đặt trên Shield. Sau khi có Arduino, bạn có thể tải xuống IDE (phần mềm dành cho nhà phát triển) từ trang web Arduino, sau đó tải "mã mẫu" của Shield. Điều này sẽ giúp bạn cảm nhận được cách Arduino tương tác với máy ảnh và giúp bạn bắt đầu lập trình
Chương trình sử dụng Arduino IDE
Các chương trình Arduino được gọi là Sketches và được thiết kế để dễ viết. Bạn có thể cài đặt "mã mẫu" thông qua Arduino IDE (có sẵn trên trang web của Arduino) để hiểu cách hệ thống hoạt động. Các lệnh điều khiển máy ảnh được ghi lại trong sách hướng dẫn sử dụng ATEM và Studio Camera (có sẵn trong phần Hỗ trợ trên trang web Blackmagic Design)
Giao diện xe buýt I2C
Arduino Shield chỉ sử dụng bus I2C, có nghĩa là nó cũng tương thích với các bộ điều khiển vi mô khác, bao gồm cả Raspberry Pi
