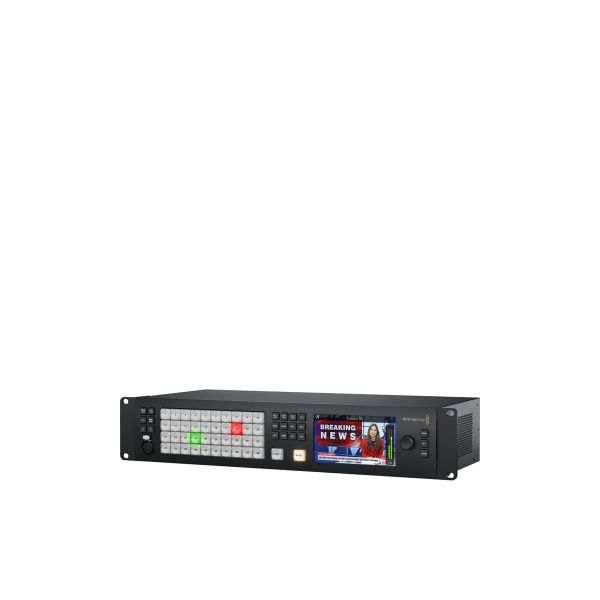

Blackmagic Design ATEM 4 M/E Constellation HD
Các tính năng chính
- Hỗ trợ 3G/HD-SDI ở 10-Bit
- 40 đầu vào 3G-SDI, 24 đầu ra 3G-SDI
- Lên đến 16-Multiview Giám sát Windows
- Đầu ra webcam qua USB Type-C
- Tốc độ khung hình/Chuyển đổi định dạng trên mỗi đầu vào
- Bộ trộn âm thanh 156 kênh
- 16 x Khóa ngược dòng, 4 x Khóa xuôi dòng
- Phím Chroma/Luma
- Trình tạo màu/mẫu
- Phần cứng hoặc Phần mềm Điều khiển Mac/Windows
Tổng quan về Blackmagic Design ATEM Constellation HD 4 M/E

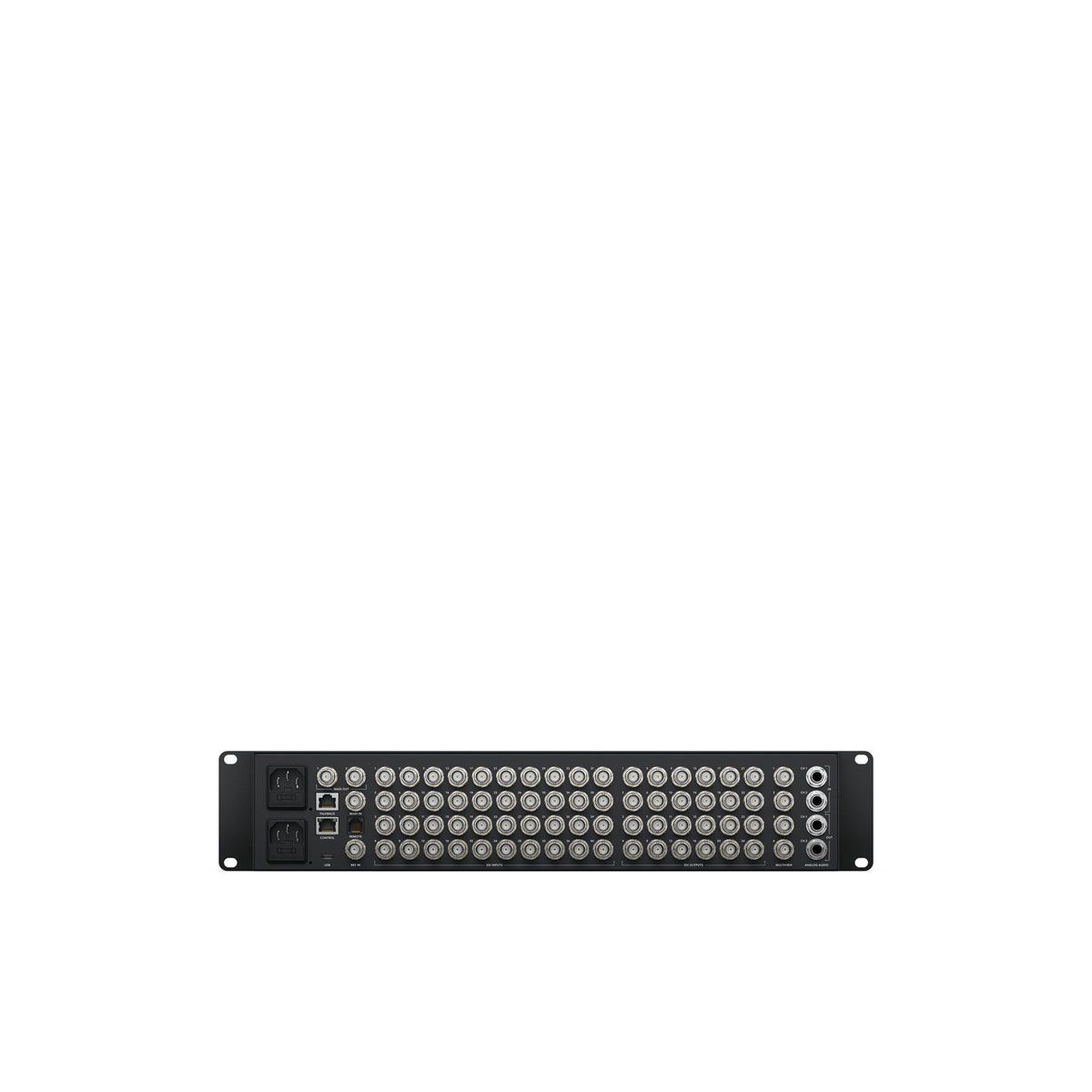

Chuyển đổi HD sự kiện trực tiếp mạnh mẽ, hỗ trợ tới 40 đầu vào 3G-/HD-SDI riêng lẻ được tích hợp trong khung máy 2 RU, có sẵn với Blackmagic Design ATEM 4 M/E Constellation HD Live Production Switcher. Hỗ trợ tín hiệu 3G-SDI và HD-SDI, bộ chuyển đổi kết nối với nhiều loại camera và nguồn, cung cấp đầu ra chương trình qua 24 đầu ra 3G-SDI BNC hoặc đầu ra webcam qua USB Type-C. Ngoài ra, bộ chuyển đổi có bốn đầu ra đa dạng với tối đa 16 cửa sổ có thể định tuyến có thể hiển thị đầu vào, video được khóa, đồ họa và ảnh tĩnh từ nhóm phương tiện, cũng như đầu ra của chương trình. Mỗi đầu vào kết nối với bộ trộn âm thanh Fairlight tích hợp hỗ trợ tới 156 kênh âm thanh.
Bộ chuyển đổi có đầu vào video tham chiếu và mỗi đầu vào có bộ đồng bộ hóa khung hình, bộ chuyển đổi tốc độ khung hình và bộ chuyển đổi định dạng. Điều này cho phép bạn trộn và kết hợp các máy ảnh, định dạng, máy ảnh không có genlock và đầu vào video từ các nguồn máy tính. Các phím và hiệu ứng ngược dòng và xuôi dòng được hỗ trợ. Tất cả điều này được thực hiện trực tiếp và trong thời gian thực mà không cần kết xuất. Bạn có thể điều khiển switcher bằng bảng mặt trước tích hợp, bảng Blackmagic ATEM tùy chọn hoặc thông qua phần mềm điều khiển có thể tải xuống.
Hãy đến Digiworld Hà Nội để trải nghiệm sản phẩm.
Các lớp M/E có sẵn |
4 M/E |
Các loại hiệu ứng |
16 x Phím Chroma |
21 x Khóa Luma |
4 x Stinger |
12 x DVE |
Chìa khóa xuôi dòng |
4 x Chroma, Luma, DVE |
Máy phát điện |
2 x Màu |
21 x Mẫu |
Trộn âm thanh |
Trộn 156 kênh |
Xử lý |
Loại chuyển đổi |
Nút bấm, Phần mềm |
Độ trễ |
10 dòng |
Xử lý màu |
10-bit 4:2:2 |
Đầu vào |
Số lượng nguồn đầu vào video |
40 |
Đầu vào video |
40 x BNC (3G-SDI) |
Định dạng video đầu vào |
SDI (10-bit 4:2:2) |
1080p ở 23,98/24/25/29,97/30/50/59,94/60 khung hình / giây |
1080i 50/59,94/60 khung hình/giây |
720p 50/59,94/60 khung hình/giây |
Đầu vào âm thanh |
2 x 1/4" TRS Stereo Analog Nữ |
1 x MADI âm thanh nổi BNC |
Định dạng âm thanh đầu vào |
Tương tự |
Đầu vào âm thanh nhúng |
SDI: 2 kênh (mỗi đầu vào) |
đầu ra |
Kênh đầu ra video |
24 |
Đầu ra video |
24 x BNC (3G-SDI) |
1 x USB-C (Video USB) (Chương trình) |
Định dạng video đầu ra |
SDI (10-bit 4:2:2) |
1080p ở 23,98/24/25/29,97/30/50/60 khung hình / giây |
1080i 50/59,94/60 khung hình/giây |
720p 50/59,94/60 khung hình/giây |
Đầu ra âm thanh |
2 x 1/4" TRS |
2 x MADI âm thanh nổi BNC |
Định dạng âm thanh đầu ra |
Tương tự |
Đầu ra âm thanh nhúng |
SDI |
USB-C |
Đầu ra nhiều chế độ xem |
Multiview 16 chiều viaSDI |
Kết nối |
I/O khác |
1 x BNC Blackburst, Tham chiếu, Đầu vào đồng bộ hóa ba cấp |
1 x Điều khiển RJ45 |
1 x Điều khiển RJ12 |
1 x Đầu vào/Đầu ra đàm thoại RJ45 |
1 x XLR Đầu vào/Đầu ra đàm thoại 5 chân XLR |
Tuân thủ tiêu chuẩn video |
SMPTE 292M/296M/424M/425M-A/425M-B |
Hỗ trợ HDCP |
KHÔNG |
Video IP |
Mã hóa 1280 x 720 đến 1920 x 1080 |
Trưng bày |
Kích thước hiển thị |
5" |
Phần cứng |
Khả năng tương thích hệ điều hành |
macOS 11.1 |
macOS 12.0 trở lên |
Windows 10 |
Windows 11 |
Wifi |
KHÔNG |
Bluetooth |
KHÔNG |
Nguồn vào/ra |
2 x Đầu vào IEC C14 |
Sự tiêu thụ năng lượng |
Thiết bị: 147 W |
Thuộc về môi trường |
Nhiệt độ hoạt động |
32 đến 72°F / 0 đến 40°C |
Nhiệt độ bảo quản |
-4 đến 140°F / -20 đến 60°C |
Độ ẩm hoạt động |
0 đến 90% (Không ngưng tụ) |
Tổng quan |
Yếu tố hình thức giá đỡ |
2 RU |
Kích thước |
19 x 9,1 x 3,48" / 48,3 x 23,1 x 8,84 cm |
Cân nặng |
11,53 lb / 5,23 kg |
