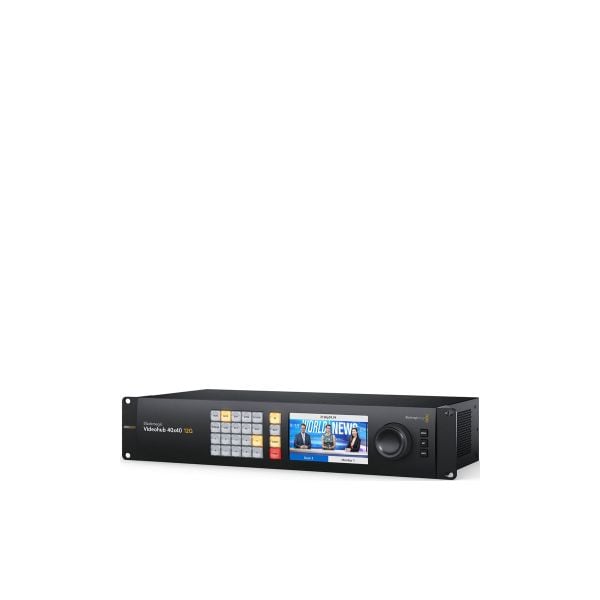

Blackmagic Design Smart Videohub 40 x 40 12G-SDI
Các tính năng chính
- Bộ chuyển mạch định tuyến
- Đầu vào 40 x 12G-SDI / Đầu ra 40 x 12G-SDI
- Hỗ trợ SD, HD, Ultra HD 4K, DCI 4K
- Lấy mẫu 4:2:2 và 4:4:4
- Xử lý 10 bit
- Reclock SDI
- Màn hình LCD tích hợp với Điều khiển núm xoay
- Các nút ấn trên bảng điều khiển phía trước
- Ethernet cho điều khiển từ xa
- Bao gồm phần mềm điều khiển Videohub
Tổng quan về Blackmagic Design 40 x 40
Smart Videohub 40 x 40 12G-SDI của Blackmagic Design là một bộ định tuyến định dạng hỗn hợp với 40 đầu vào 12G-SDI và 40 đầu ra 12G-SDI để định tuyến mọi kết hợp video SD, HD, Ultra HD 4K và DCI 4K. Nó hỗ trợ lấy mẫu màu 4:2:2 và 4:4:4 và xử lý 10 bit để chuyển màu mượt mà hơn. Được đặt trong khung 2RU, Smart Videohub lý tưởng để sử dụng trong cả hệ thống phát sóng lớn hoặc giá đỡ mini di động để sản xuất trực tiếp. Màn hình LCD tích hợp cho phép xem các nguồn của bạn trực tiếp trên chính bộ định tuyến, với các nút ấn đơn giản và núm xoay được cung cấp để điều khiển. Định tuyến cũng có thể được kiểm soát bằng bảng điều khiển từ xa chuyên dụng hoặc qua Ethernet bằng phần mềm đi kèm dành cho Mac OS X và Windows. Bạn thậm chí có thể sử dụng ứng dụng iPad có sẵn để thay đổi định tuyến qua mạng không dây của mình.
Lưu ý: Không bao gồm cáp nguồn IEC.
- 40x đầu vào 6G-SDI / 40x đầu ra 12G-SDI
- Tự động phát hiện giữa SD, HD, Ultra HD 4K và DCI 4K và ngay lập tức chuyển đổi các tiêu chuẩn
- Tích hợp SDI reclocking trên mọi đầu vào SDI
- Hỗ trợ tín hiệu 8-bit, 10-bit và 12-bit 4:2:2 và 4:4:4
- Lấy mẫu màu 4:2:2 hoặc 4:4:4 với xử lý 10-bit
- UHD 4K (3840 x 2160) lên đến 60p
- Hỗ trợ DCI 4K (4096 x 2160) ở 60p
- Độ phân giải video HD lên tới 1080p60
- Hỗ trợ 16 kênh âm thanh nhúng trên mỗi tín hiệu SDI
genlock
- Đầu vào tham chiếu tương thích với cụm đen và ba đồng bộ
- Giám sát video tích hợp và điều khiển núm xoay
- Các nút nhấn trên bảng điều khiển phía trước
- Nhãn trên màn hình hỗ trợ Unicode để chúng hoạt động với các bộ ký tự không phải là tiếng La Mã như tiếng Trung, tiếng Nhật, tiếng Hàn, tiếng Nga, tiếng Đức, tiếng Pháp, tiếng Tây Ban Nha, v.v.
- Bao gồm phần mềm điều khiển Videohub để điều khiển qua Ethernet
- Điều khiển Ethernet cho phép kết nối trực tiếp với mạng máy tính và tương thích với bảng điều khiển Videohub Smart Control và Videohub Master Control
- Ứng dụng bảng điều khiển Apple iPad có sẵn
- Tạo điều khiển bộ định tuyến tùy chỉnh của riêng bạn với bộ công cụ phát triển phần mềm miễn phí
- Gia công khung nhôm 2RU
- Nguồn điện dự phòng
- Yêu cầu cáp nguồn IEC
Hãy đến Digiworld Hà Nội để trải nghiệm sản phẩm.
Xử lý |
Loại chuyển đổi |
Nút bấm, Phần mềm |
Xử lý độ phân giải |
DCI 4K ở 60 |
Xử lý màu |
8-bit 4:2:2 |
10-bit 4:2:2 |
12-bit 4:4:4 |
Xử lý âm thanh |
48 kHz / 24-bit |
Đầu vào |
Đầu vào video |
40 x BNC (12G-SDI) |
Định dạng video đầu vào |
SDI (10/12-Bit 4:4:4 RGB, YUV) |
DCI 4K lên tới 30 khung hình / giây |
UHD 4K lên tới 30 khung hình / giây |
DCI 2K lên tới 60 khung hình / giây |
DCI 2KPsF lên tới 30 khung hình / giây |
1080p lên tới 60 khung hình / giây |
1080PsF lên tới 30 khung hình / giây |
1080i lên tới 60 khung hình / giây |
SDI (10-bit 4:2:2 RGB, YUV) |
DCI 4K lên tới 60 khung hình / giây |
UHD 4K lên tới 60 khung hình / giây |
DCI 2K lên tới 60 khung hình / giây |
DCI 2KPsF lên tới 30 khung hình / giây |
1080p lên tới 60 khung hình / giây |
1080PsF lên tới 30 khung hình / giây |
1080i lên tới 60 khung hình / giây |
720p ở tốc độ 50/59,94/60 khung hình/giây |
576i / 625 dòng ở tốc độ 50 khung hình / giây |
480i / 525 dòng ở tốc độ 59,94 khung hình / giây |
Đầu vào âm thanh nhúng |
SDI |
đầu ra |
Đầu ra video |
40 x BNC (12G-SDI) |
Định dạng video đầu ra |
SDI (10/12-Bit 4:4:4 RGB, YUV) |
DCI 4K lên tới 30 khung hình / giây |
UHD 4K lên tới 30 khung hình / giây |
DCI 2K lên tới 60 khung hình / giây |
DCI 2KPsF lên tới 30 khung hình / giây |
1080p lên tới 60 khung hình / giây |
1080PsF lên tới 30 khung hình / giây |
1080i lên tới 60 khung hình / giây |
SDI (10-bit 4:2:2 RGB, YUV) |
DCI 4K lên tới 60 khung hình / giây |
UHD 4K lên tới 60 khung hình / giây |
DCI 2K lên tới 60 khung hình / giây |
DCI 2KPsF lên tới 30 khung hình / giây |
1080p lên tới 60 khung hình / giây |
1080PsF lên tới 30 khung hình / giây |
1080i lên tới 60 khung hình / giây |
720p ở tốc độ 50/59,94/60 khung hình/giây |
576i / 625 dòng ở tốc độ 50 khung hình / giây |
480i / 525 dòng ở tốc độ 59,94 khung hình / giây |
Đầu ra âm thanh nhúng |
SDI |

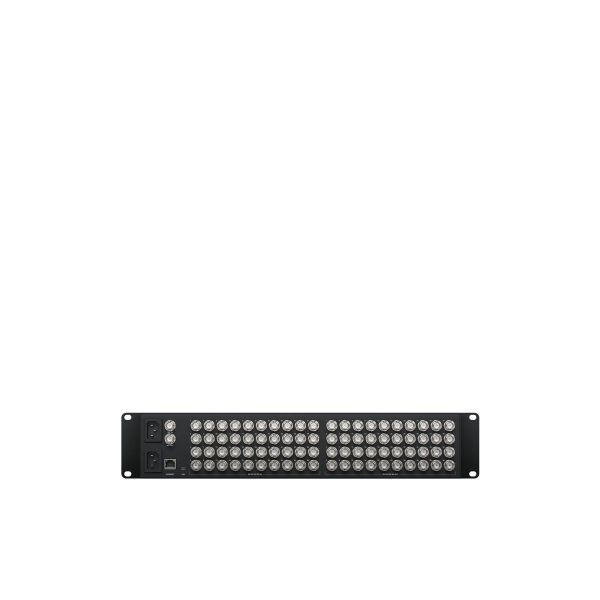

Kết nối |
I/O khác |
1 x mạng LAN RJ45 |
1 x USB-C |
Tuân thủ tiêu chuẩn video |
SMPTE 259M/292M/296M/372M/424M/425M-A/425M-B/ST-2081-1/ST-2081-10/ST-2082-10 |
ITU -R BT.601/BT.656 |
Trưng bày |
Kích thước hiển thị |
2,2" |
Phần cứng |
Khả năng tương thích hệ điều hành |
macOS 12.0 |
macOS 13.0 trở lên |
Windows 10 (Chỉ 64-bit) |
Windows 11 |
*Kể từ tháng 4 năm 2023: Kiểm tra với nhà sản xuất để biết khả năng tương thích cập nhật nhất |
Wifi |
KHÔNG |
Bluetooth |
KHÔNG |
Quyền lực |
Nguồn vào/ra |
1 x Đầu vào IEC C14 (100 đến 240 VAC) |
Sự tiêu thụ năng lượng |
27,5 W |
Thuộc về môi trường |
Nhiệt độ hoạt động |
32 đến 104°F / 0 đến 40°C |
Nhiệt độ bảo quản |
-4 đến 140°F / -20 đến 60°C |
Độ ẩm hoạt động |
0 đến 90% (Không ngưng tụ) |
Tổng quan |
Yếu tố hình thức giá đỡ |
2 RU |
Kích thước |
19 x 9,37 x 3,46" / 48,3 x 23,8 x 8,79 cm |
Cân nặng |
12,3 lb / 5,6 kg |
